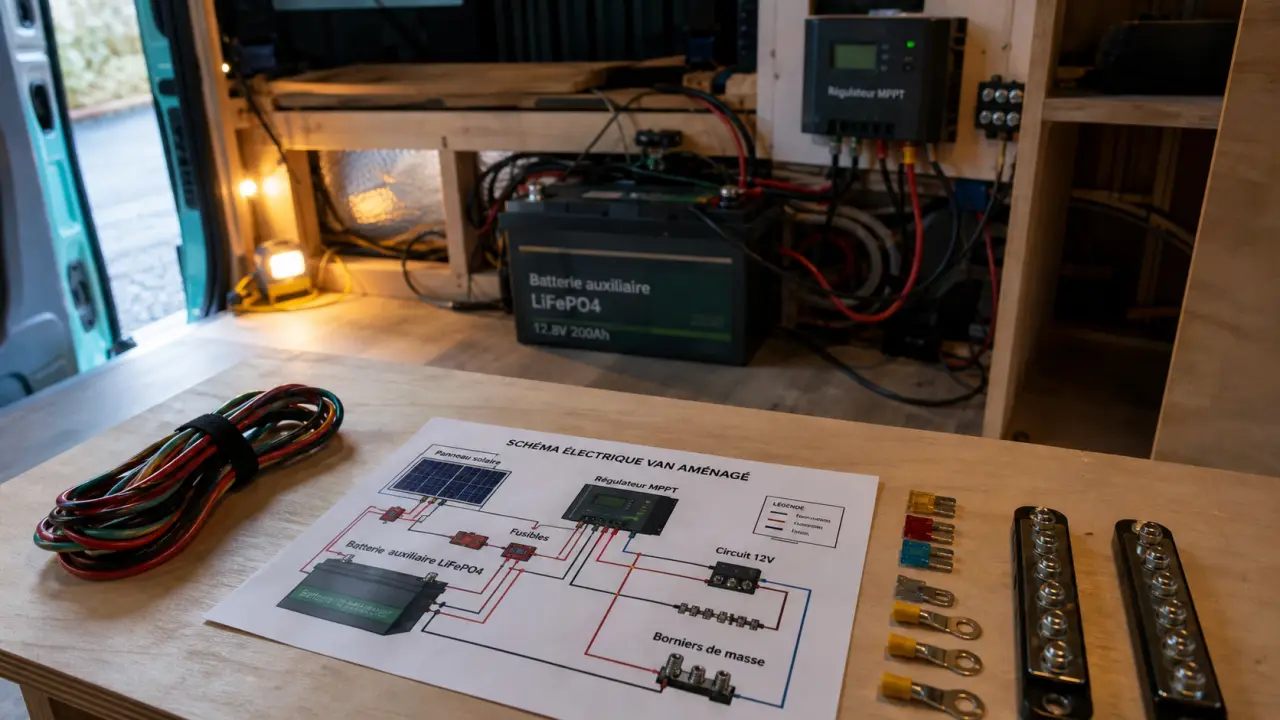

Schéma électrique de van aménagé : 12V, solaire, 230V et protections à prévoir

Un schéma électrique de van aménagé sert à savoir quoi brancher, dans quel ordre, avec quelles protections et quelles sections de câble. Avant d’acheter une batterie auxiliaire, un panneau solaire ou un convertisseur 12V 230V, il aide surtout à éviter les montages improvisés, les câbles sous-dimensionnés et les circuits difficiles à dépanner une fois les meubles posés.

Le rôle du schéma avant de passer les câbles

Dans un van, l’électricité n’est pas seulement une liste d’appareils à alimenter. C’est un réseau qui relie des sources de recharge, une batterie auxiliaire, des protections, des consommateurs 12V et parfois un circuit 230V. Le schéma permet de tout organiser avant le perçage, le sertissage et la pose des gaines.

Il doit montrer trois points essentiels : le chemin du courant, les organes de coupure et les protections. Une lecture claire commence souvent par les sources d’énergie, puis la batterie, puis la distribution vers les usages : éclairage, pompe à eau, frigo, prises USB, chauffage, convertisseur ou prises secteur.

Ce qu’il faut faire apparaître sur le dessin

Un schéma utile n’a pas besoin d’être beau, mais il doit rester lisible. Indiquez les polarités, les fusibles, les coupe-circuits, les borniers de masse, les barrettes positives et la section des câbles lorsque vous l’avez définie. Ajoutez aussi les distances approximatives entre les équipements, car elles influencent directement le choix du câble.

Le bon réflexe consiste à séparer mentalement les circuits. Le 12V alimente la majorité des équipements du van. Le 230V sert aux appareils domestiques ou à la recharge secteur. Le solaire recharge la batterie via un régulateur MPPT. L’alternateur recharge en roulant via un coupleur/séparateur ou, plus souvent sur les installations modernes, via un chargeur DC/DC.

Les composants à prévoir dans une installation type

La base d’un schéma électrique van aménagé repose sur quelques éléments récurrents. Leur présence dépend du niveau d’autonomie recherché, mais leur rôle reste le même : produire, stocker, convertir, distribuer et protéger l’énergie.

Élément	Rôle dans le schéma	À surveiller
Batterie auxiliaire	Stocke l’énergie pour les usages à l’arrêt	Capacité, technologie AGM, GEL ou LiFePO4
Porte-fusibles	Protège les départs vers les appareils	Calibre adapté à chaque ligne
Régulateur MPPT	Gère la recharge par panneau solaire	Compatibilité avec la puissance solaire
Chargeur DC/DC	Recharge la batterie auxiliaire en roulant	Intensité de charge, souvent 20A ou 30A selon les besoins
Convertisseur pur sinus	Transforme le 12V en 230V	Puissance réelle nécessaire : 600 W, 1000 W, 1500 W ou 2000 W
Prise P17 et différentiel	Permettent une alimentation extérieure 230V	Protection obligatoire du circuit secteur

Batterie auxiliaire : le centre du système

La batterie auxiliaire est le réservoir du van. Une capacité de 100 Ah peut convenir à un usage simple, tandis que 200 Ah ou 314 Ah correspondent davantage à un usage régulier ou à une recherche d’autonomie élevée. Le choix dépend du frigo, de l’éclairage, de la pompe, des recharges d’ordinateurs et de l’usage éventuel du 230V.

La technologie compte aussi. Les batteries AGM et GEL restent utilisées, mais les batteries lithium LiFePO4 séduisent pour leur profondeur de décharge et leur durée de vie, certaines étant annoncées jusqu’à 6000 cycles par les fabricants. Le schéma doit respecter les préconisations de charge propres à chaque technologie.

Protections et distribution : la sécurité avant tout

Chaque départ doit être protégé par un fusible ou un disjoncteur adapté. Le fusible protège d’abord le câble, pas seulement l’appareil. C’est pourquoi il doit être placé le plus près possible de la source d’énergie, notamment près de la batterie auxiliaire sur le départ principal.

Un coupe-circuit général facilite l’entretien et l’hivernage. Un bornier de masse propre évite les retours hasardeux sur la carrosserie. Un battery protect peut aussi couper certains consommateurs lorsque la tension devient trop basse, pour éviter une décharge profonde de la batterie.

Choisir son architecture : du 12V simple au van autonome

Il n’existe pas un seul schéma universel. La bonne architecture dépend de votre manière de voyager : week-ends occasionnels, road trips d’été, usage quatre saisons, télétravail ou vie à bord. L’objectif est d’ajouter les sources d’énergie dans le bon ordre, sans complexifier inutilement l’installation.

Schéma 12V simple

Le schéma le plus basique relie une batterie auxiliaire à un porte-fusibles, puis aux appareils 12V : éclairage, pompe, frigo, prises USB. C’est la configuration la plus lisible et la plus facile à dépanner. Elle convient si vous consommez peu et si vous pouvez recharger régulièrement la batterie.

Dans cette version, le risque principal est de négliger la distribution. Même pour une installation simple, il faut un fusible principal, des fusibles par ligne et des câbles dimensionnés. Les petits appareils peuvent souvent passer sur des sections de 1,5 à 2,5 mm², mais la section doit toujours être confirmée selon l’intensité et la longueur.

Schéma avec solaire et recharge en roulant

Ajouter 1 panneau solaire ou 2 panneaux solaires permet de prolonger l’autonomie, surtout lorsque le van reste stationné. Le panneau envoie l’énergie vers un régulateur MPPT, qui recharge ensuite la batterie auxiliaire. Pour un van utilisé régulièrement, une puissance solaire de 300 à 500 W peut devenir pertinente selon la consommation quotidienne et la saison.

La recharge en roulant complète le solaire. Le coupleur/séparateur relie la batterie moteur et la batterie auxiliaire lorsque l’alternateur charge, mais le chargeur DC/DC offre une gestion plus précise, notamment avec les batteries lithium. Sur le schéma, cette ligne doit être protégée côté batterie moteur et côté batterie auxiliaire.

Schéma 12V et 230V

Le 230V peut arriver de deux manières. La première consiste à brancher le van sur une alimentation extérieure, souvent via une prise P17, un disjoncteur différentiel et une ou plusieurs prises Schuko. La seconde passe par un convertisseur 12V 230V, qui permet d’utiliser certains appareils secteur à partir de la batterie.

Le convertisseur doit être choisi selon les appareils réels. Une petite recharge ponctuelle n’a pas les mêmes besoins qu’une machine à café ou un appareil de cuisson. Les modèles de 600 W, 1000 W, 1500 W ou 2000 W ne tirent pas la même intensité côté 12V, ce qui impose souvent des câbles de forte section, par exemple 16 à 35 mm², voire 25 à 50 mm² selon la puissance et la distance.

Dimensionner sans se tromper : câbles, fusibles et priorités

Le dimensionnement est l’étape qui transforme un dessin rassurant en installation fiable. Deux variables dominent : l’intensité qui circule dans le câble et la longueur aller-retour du circuit. Plus l’intensité est élevée et plus le câble est long, plus la section doit augmenter pour limiter l’échauffement et la chute de tension.

Pensez votre schéma comme un filtre de décision : chaque appareil doit passer trois questions avant d’être raccordé. Est-il indispensable ? Quelle intensité demande-t-il au démarrage et en usage continu ? Où sera-t-il placé par rapport à la batterie ? Cette lecture évite d’empiler les équipements “au cas où” et révèle les incohérences invisibles sur une simple liste d’achats : un convertisseur puissant trop loin de la batterie, un frigo sur une ligne partagée, ou un panneau solaire généreux associé à une batterie trop petite pour absorber l’énergie disponible.

Repères de sections courantes

Les petites lignes 12V d’éclairage ou de prises USB utilisent souvent des sections de 1,5 à 2,5 mm². Les consommateurs plus exigeants, comme certains frigos, pompes ou lignes longues, peuvent demander 4 à 6 mm². Les liaisons entre batterie, convertisseur, chargeur DC/DC ou répartiteur principal réclament généralement beaucoup plus, parfois de 16 à 35 mm² ou de 25 à 50 mm².

Ces repères ne remplacent pas un calcul. Ils donnent seulement une logique : on ne câble pas une LED comme un convertisseur de 1000 W. Si un appareil tire 50 à 60 A côté 12V, la protection, les cosses, le sertissage et la longueur du câble deviennent aussi importants que le choix de l’appareil lui-même.

Fusibles : où les placer ?

Un fusible se place au départ de la ligne qu’il protège. Sur une liaison batterie vers tableau électrique, il doit être proche de la batterie. Sur une ligne solaire, la protection se réfléchit entre panneaux, régulateur et batterie selon la configuration. Sur une recharge alternateur, protégez les deux extrémités si deux batteries peuvent alimenter le câble.

Évitez les fusibles trop gros “pour être tranquille”. Un fusible surcalibré peut laisser chauffer le câble avant de couper. À l’inverse, un fusible trop faible déclenchera sans raison. Le bon calibre se choisit en fonction de l’appareil, mais aussi de la capacité admissible du câble.

Préparer l’achat, le montage et le dossier VASP

Une fois le schéma stabilisé, vous pouvez acheter le matériel avec moins d’incertitude. C’est aussi le moment de décider si vous assemblez chaque composant séparément ou si vous partez sur un kit pré-dimensionné. Un kit avec schéma inclus peut rassurer les débutants, à condition qu’il corresponde réellement à vos consommations et à votre implantation.

• Listez tous les appareils 12V et 230V avant de choisir la batterie.
• Placez les gros consommateurs près de la batterie pour réduire les longueurs de câble.
• Separez clairement le circuit 12V du circuit 230V.
• Prévoyez un accès aux fusibles, coupe-circuits et borniers après l’aménagement.
• Gardez les notices des équipements pour le câblage et les réglages.
• Faites vérifier les points sensibles si vous n’êtes pas sûr du sertissage, du 230V ou des protections.

Pour une homologation VASP, la cohérence de l’installation compte : protections visibles, câbles correctement dimensionnés, circuit 230V sécurisé, matériel fixé et passages de câbles propres. Le schéma devient alors une pièce de compréhension autant qu’un outil de montage. Il aide à expliquer l’installation, à la maintenir et à la faire évoluer sans repartir de zéro.

Le meilleur schéma n’est donc pas le plus complexe. C’est celui qui correspond à vos usages, qui protège chaque ligne et qui reste lisible dans deux ans, lorsque vous devrez remplacer un régulateur, ajouter une prise ou comprendre pourquoi un appareil ne s’allume plus.
